Mr. PDI

1.1. Introducció

Mr. PDI és la solució oferida per LliureX per a fer funcionar totes les pissarres digitals interactives en GNU/Linux. Generalment, les pissarres digitals educatives necessiten un controlador (driver) perquè funcionen, tant en LliureX com en altres sistemes operatius. Aquesta aplicació intenta solucionar el problema d'haver de buscar i instal·lar els ntroladors que necessita la pissarra perquè funcione.

Actualment les pissarres que oficialment funcionen són les següents :

• eBeam System 3
• Smart Board 640/680
• TeamBoard TM6250
• Promethean Activeboard
• MultiClass
• IQBoard PS080

A més de les anteriors també es dóna suport a les tauletes de dibuix següents:

• Smart Slate WS200
• Trust/NGS Flex Design
• Silvercrest
• Genius Mousepen
• Interwrite Mobi


Si teniu una pissarra que no està en la llista anterior i voleu ajudar a fer que es done suport a més pissarres, podeu posar-vos en contacte amb els desenvolupadors de LliureX. Necessitaran tindre accés físic a la pissarra durant dos o tres dies per a estudiar com funciona i fer proves.

1.2. Preliminars

Abans de poder utilitzar l'aplicació, hem de realitzar dos passos:

• Configurar els monitors
• Instal·lar l'aplicació

1.2.1. Configuració dels monitors

Quan s'utilitza un projector en conjunt d'un ordinador amb el seu respectiu monitor, es dóna el problema de veure en el projector una part de l'escriptori i en el monitor una altra part. Per a solucionar-ho i poder calibrar la pissarra com correspon, hem d'obrir el menú Aplicacions -> Ferramentes del sistema -> Preferències-> Pantalles. Una vegada fet, hem de marcar l'opció Pantalles duplicades, amb la qual cosa obtenim la mateixa imatge en ambdós.

1.2.2. Instal·lació

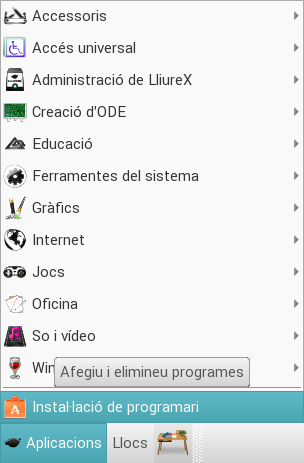

El segon pas, després d'haver configurat els monitors, és el d'instal·lar l'aplicació. Per a això llancem el centre de programari d'Ubuntu, que es troba en el menú Aplicacions -> Instal·lació de programari.

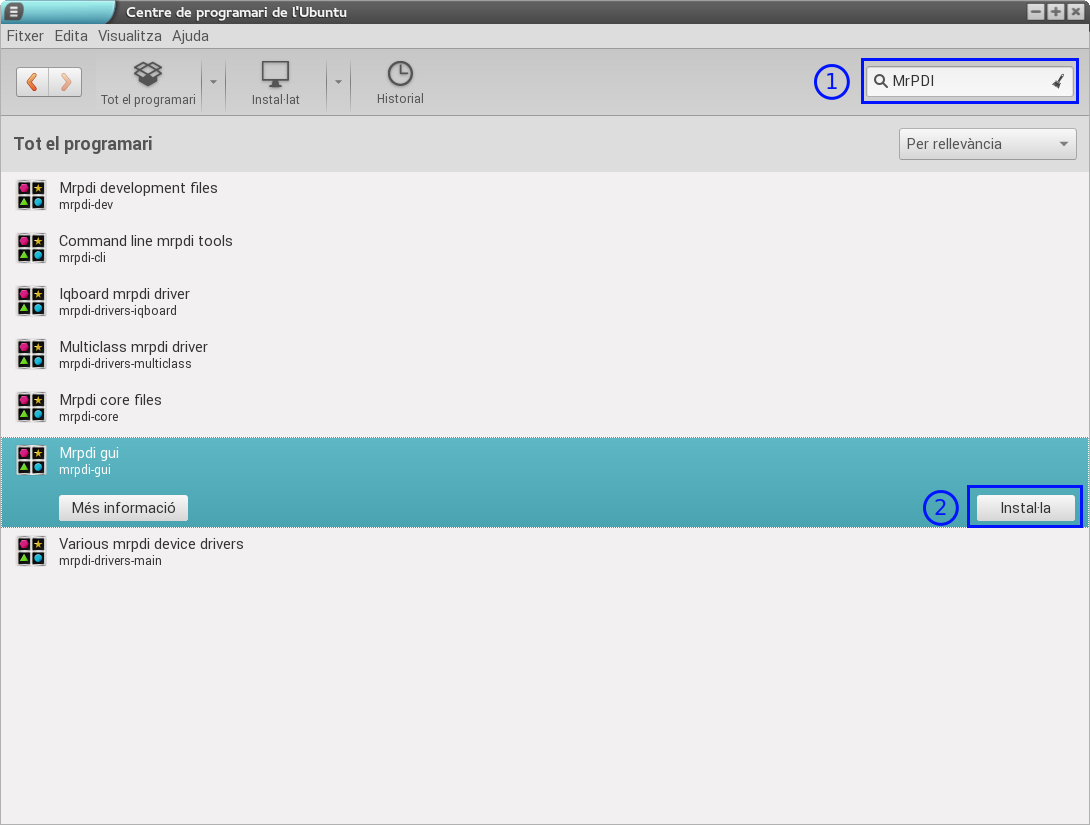

Una vegada allí, en la casella de busca, escrivim MrPDI i instal·lem MrPDI gui. Després, depenent de la pissarra que tingues, hem d'instal·lar:

• Iqboard MrPDI driver : si tens una pissarra Iqboard
• MultiClass MrPDI driver : si tens una pissarra MultiClass
• Various MrPDI device drivers: per a la resta de pissarres i tauletes

1.3. Ús de MrPDI

1.3.1. Mode gràfic

Per a començar a utilitzar MrPDI hem d'accedir al menú Aplicacions -> Accessoris -> MrPDI, controlador múltiple PDI. Si no es troba ací, cal revisar si està instal·lat i en cas contrari instal·lar-ho.



Quan s'arranca l'aplicació, demana la contrasenya, ja que pera utilitzar-la es necessita ser un usuari amb privilegis. Així doncs, dins d'una aula només podran utilitzar MrPDI si s'ha iniciat sessió com un usuari administrador o professor.

Inicialment si no hi ha cap dispositiu connectat ( PDI o tauleta ) l'aplicació té aquest aspecte.

Si es connecta/encén en aquest moment qualsevol dispositiu suportat, automàticament apareix en el llistat i a partir d'aquest moment es pot utilitzar.

En aquest cas, s'està utilitzant una pissarra Promethean ActiveBoard. Com es mostra en la imatge, el seu estat és Parat, és a dir, no està en funcionament. Abans de començar hem de calibrar la pissarra, per la qual cosa polsem el botó Calibra i es mostra una pantalla en blanc amb una creu roja en el cantó superior esquerre. Per a calibrar la pissarra cal anar pressionant, amb el llapis de la PDI o directament sobre la pissarra, totes les encreuaments roges que van apareixent. Una vegada s'ha fet el primer calibratge, no tornarà a aparéixer aquesta pantalla.

Després de calibrar-la, hem d'iniciar-la per al que hem de polsar el botó Inicia. Si, al contrari, volem detindre el funcionament de la pissarra, només cal seleccionar el dispositiua detindre i polsar el botó Atura.

En cas de disposar de més d'un dispositiu, per exemple es pot disposar d'una PDI i d'una tauleta en l'aula,ambdós poden conviure sense problemes. És important recalcar, queno cal tornar a obrir MrPDI per a tindre l'altra pissarra o tauleta en funcionament.

Una vegada s'ha acabat d'utilitzar la PDI, basta amb què polsemel botó   perquè deixe de funcionar.

Per a esborrar totes les configuracions i calibratges que s'hanpogut fer amb MrPDI, n'hi ha prou amb esborrar el fitxer que es troba en la ruta /etc/mrpdi/settings.conf. Per a això hem d'obrir un terminal (Aplicacions ->Accessoris -> Terminal) i escriure la següent ordre:

sudo rm /etc/mrpdi/settings.conf

1.3.2. Mode línia d'ordres

Fins ací hem explicat el procés per a utilitzar MrPDI de forma gràfica, però hi ha una opció de llançar-la des de la consola, sense necessitat de polsar botons.

En la majoria dels casos només es disposa d'una PDI per aula, per la qual cosa es pot automatitzar la tasca de funcionament. Per a tindre la dita opció disponible cal instal·lar Command line mrpditools com s'ha explicat en el punt 2.2.

Una vegada instal·lat, per a comprovar el seu funcionament , es pot obrir una terminal i escriure en ella :

sudo mrpdi-cli --help

Després d'executar-ho, apareixen totes les opcions disponibles, però la més interessant és l'opció auto. Si des de la terminal es tecleja:

sudo mrpdi-cli --auto

MrPDI entra en funcionament automàtic i activa el primer dispositiu que troba. D'esta manera es pot crear un script perquè quan arrancada l'ordinador, aquest ja estiga funcionant. Açò té el desavantatge que no es pot calibrar en el moment ni es poden apagar els dispositiusque s'estan utilitzant.

Per a realitzar açò n'hi ha prou amb escriure un fitxer amb el contingut següent :

respawn
respawn limit 15 5
start on started lightdm
stop on (runlevel [06] or mrpdi-stop)
script
/usr/bin/mrpdi-cli –auto
end script

Aquest fitxer es pot anomenar, per exemple, mrpdi-auto.conf i ha d'estar situat en /etc/init. Per a això, s'ha de copiar com a administrador o amb un usuari amb privilegis d'administrador.
