MONTAJE DEL MODELO DE CENTRO




1.1. Primeros pasos



1.1.1. Comprobación de la red en los servidores



El primero de los pasos, es el de la comprobación de conexión a la red en los servidores. Para ello es necesario identificar las tarjetas de red, internas y externas, en todos los servidores, ya que de lo contrario podemos provocar problemas si se comienzan a asignar direcciones IP por DHCP por el cable incorrecto.

El criterio recomendado es, en caso de que las tarjetas de red sean iguales, usar la eth0 para la red interna y la eth1 para la red externa. En caso contrario, debemos usar la tarjeta más rápida para la red interna.


Red01



1.1.2. Actualización de los servidores



El siguiente paso es tener actualizados los servidores, antes de inicializarlos, utilizando la herramienta Lliurex Up. Tras la actualización es recomendable reiniciar el servidor para que todos los cambios queden registrados.



1.1.3. Inicialización del servidor de centro



Tras la actualización, debemos de inicializar el servidor. Para ello utilizamos la aplicación Zero Server Wizard, la cual indicará que está sin configurar (en color rojo).


Inicializar01



Se abre una ventana en la que se muestran varias pestañas, de las que debemos seleccionar la de Maestro. Los elementos importantes que hay que configurar son:

  • contraseña de 'netadmin': introducimos la contraseña, por duplicado, del administrador de red.
  • Habilitar replicación de datos: seleccionamos la opción si el servidor es de 64 bits.
  • IP interna: la dirección IP debe tener, como tercer dígito, un cero.
  • Modo de configuración externa: debe ser fijada a Manual.
  • IP externa: la dirección IP debe terminar en 254.
  • Puerta de enlace externa: la dirección IP debe terminar en 1.


Inicializa2
Una vez fijados los parámetros, pulsamos el botón Aplicar. Se muestra, entonces, una pantalla donde se resumen todas las opciones que ha configurado y en la que pulsamos el botón Aplicar.


Inicializa3



Una vez configurado se nos pide que reiniciemos la máquina para que la configuración se aplique correctamente.



1.1.4. Verificación de la red del servidor de centro


A continuación comprobamos que las tarjetas de red tienen las direcciones IP correctas. Para ello debemos acceder al Terminal, accediendo al menú Aplicaciones > Accesorios > Terminal.



Terminal1


Una vez abierta, escribimos la orden ifconfig y pulsamos Intro. En los datos que aparcen debemos comprobar si la dirección de la interfaz eth0 contiene la dirección IP con un 0 como tercer dígito, la eth1 contiene una dirección IP terminada en 254, y la eth1:42 contiene la dirección IP 10.3.0.254.



Inicializa4



1.2. Configuración de los servidores de las aulas



Con los pasos anteriores tenemos configurado el servidor de centro, ahora pasamos a comprobar y configurarlos servidores de aula, tras haberlo instalado.



1.2.1. Comprobación de la conexión del servidor de aula al de centro

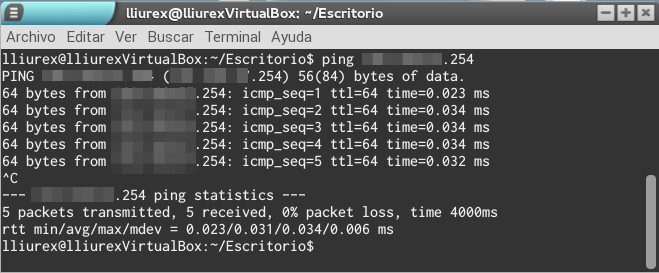

Para comprobar si el servidor de aula se puede conectar al servidor de centro (que ya hemos configurado), imprescindible para poder inicializar los servidores de aula, se debe acceder al terminal del servidor de aula y escribir la orden ping seguida de la IP del servidor de centro.


Inicializa5


 Debemos comprobar que todos los paquetes llegan y que, por tanto, tiene conexión con el servidor de centro.



1.2.2. Inicialización del servidor de aula



La inicialización del servidor de aula se realiza de manera similar a la que hemos realizado en el de centro. Para ello utilizamos la aplicación Zero Server Wizard, la cual indicará que está sin configurar (en color rojo). Si pulsamos sobre la aplicación, se abre una ventana en la que se muestran varias pestañas, de las que debemos seleccionar la de Esclavo. Los elementos importantes que hay que configurar son:

  • ID del aula: identificador del número de aula.
  • IP interna: deberá tener, como tercer dígito, el ID del aula anterior.
  • Habilitar replicación de datos: seleccionamos la opción si el servidor es de 64 bits.
  • IP externa: la dirección IP debe terminar en 253.
  • Puerta de enlace externa: la dirección IP debe terminar en 1.


Inicializa6



Una vez fijados los parámetros, pulsamos el botón Aplicar y, en la siguiente ventana que se nos muestra volvemos a pulsar el botón Aplicar. Una vez terminada la aplicación de los parámetros debemos reiniciar sel servidor.



1.2.3. Verificación de la red del servidor de aula



El siguiente paso es el de verificar la conexión a la red del servidor de aula. Para ello, debemos acceder al terminal del servidor de aula, ejecutar la orden ifconfig y comprobar en los datos lo siguiente:

  • la dirección de la interfaz eth0 contiene la dirección IP con el ID de aula  como tercer dígito
  • la eth1 contiene una dirección IP terminada en 254
  • la eth1:42 contiene la dirección IP 10.3.0.254



Inicializa7



También debemos probar que las IP de sincronización son accesibles. Para ello debemos ejecutar, en el terminal, la orden ping seguida de la dirección IP de sincronización.



Inicializa7



1.3. Gestión de usuarios



El último de los pasos es la gestión de los usuarios. Para ello se debe utilizar la aplicación LLUM.
