LLIUREX LAB: LABORATORI D'IDIOMES

1.1. Introducció

LliureX Lab és una ferramenta, basada en OpenMeetings, que permet als professors portar un control sobre l'activitat dels alumnes en l'aula i en l'aprenentatge d'idiomes. A més, ofereix l'oportunitat de poder combinar distintes fonts i mitjans (text, imatges, àudio, vídeo, Internet) i augmentar la interactivitat dels alumnes, tant a través de la comunicació oral com escrita. Incorporant aquesta ferramenta en l'aules, els alumnes disposaran de la imatge i del so en un entorn contextualitzat que comprén múltiples ferramentes i materials didàctics molt més atractius i que potencien el procés d'aprenentatge.

1.2. Passos previs

L'aplicació no està instal·lada per defecte en els servidors d'aula, pel que hem de realitzar, tant la instal·lació com una configuració prèvia. Per a això hem d'obrir el Centre de control de LliureX, mitjançant el menú: Aplicacions -> Administració de LliureX -> Zero Center, Centre de control de LliureX.

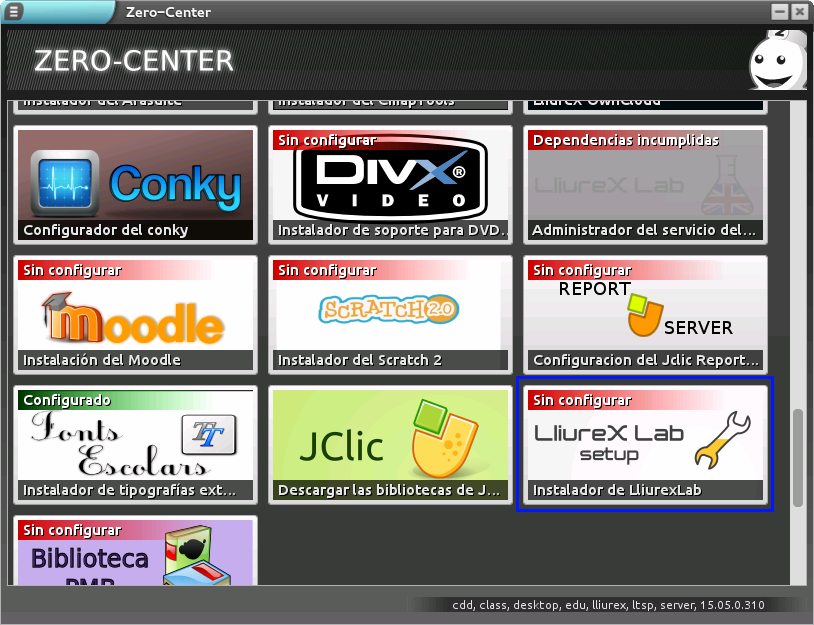

Una vegada seleccionat, es mostra una finestra mitjançant la qual podem accedir a la ferramenta Instal·lador de LliureX Lab (pestanya Programari).

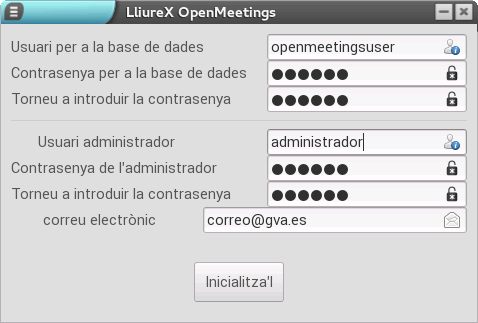

A continuació, es mostra una finestra on hi ha diverses dades queja estan emplenats, i altres que hem d'introduir nosaltres (les contrasenyes i el correu).

Una vegada omplits, polsem el botó Inicialitza'l i comença el procés.

En acabar, mostra un missatge indicant que tot ha anat bé i amb açò conclou la instal·lació. Igual que en altres aplicacions, el color de l'element en el Centre de control canvia i indica que està configurat.

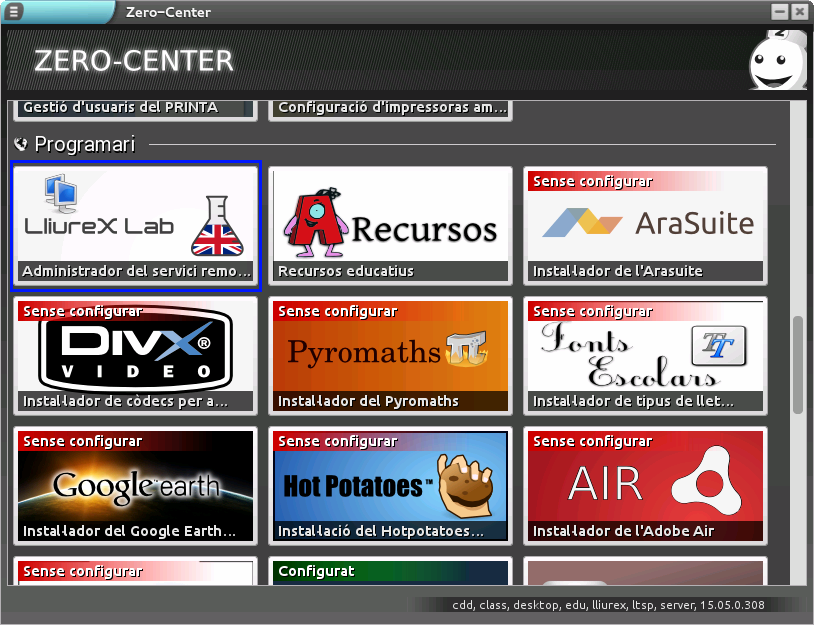

El següent pas és arrancar el servei d'OpenMeetings, per al que dins de la pestanya Programari, ens dirigim a l'aplicació Administrador del servei remot del laboratorid'idiomes.

Es mostra, llavors, un diàleg en què hem d'introduir l'usuari icontrasenya d'un compte d'administrador.

Una vegada identificats, movem la barra lliscant per a activar el servei i el color roig del botó, es converteix a verd, així com es mostra el missatge que el servei està en marxa.

1.3. Accés a l'aplicació

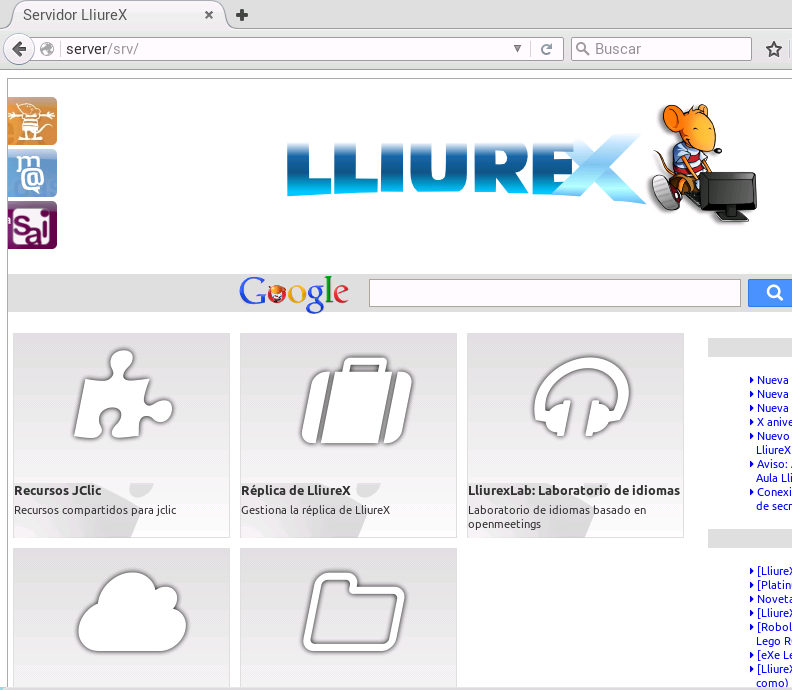

L'accés a l'aplicació es realitza mitjançant la pàgina d'inici del servidor:

http://server

La qual mostra una finestra amb diverses opcions, entre les que es troba la de LliureXLab: Laboratoris d'Idiomes.

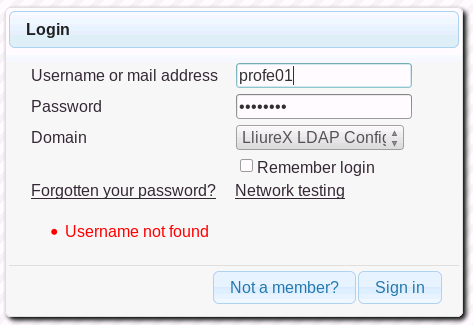

En polsar-ho,es dirigeix a la pàgina de l'aplicació i podem observar una finestra en què hem d'introduir l'usuari i la contrasenya. Depenentde si l'usuari és de LDAP (donat d'alta amb el LLUM) o de la base de dades local, hem de seleccionar la segona o la primera opció, respectivament, en el desplegable Domain.

IMPORTANT: Per defecte, els professors són moderadors de les sales, però no els alumnes, llevat que aquests es queden sols. També, en cas d'entrar en primera posició a la sala, aquest usuari gana el privilegi de ser moderador, encara que el professor ho pot tirar.

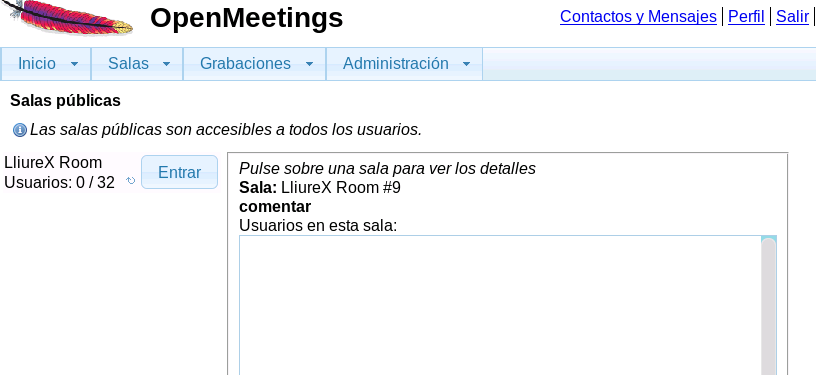

Tot just accedir, es mostra una sala on es mostren els usuaris connectats, així com el tipus d'accessibilitat (en l'exemple la sala és pública).

Podemos ver las diferentes salas, tanto públicas como privadas, simplemente seleccionando en el menú Salas las dos opciones que tiene.

1.4. Acceso y elementos de las salas

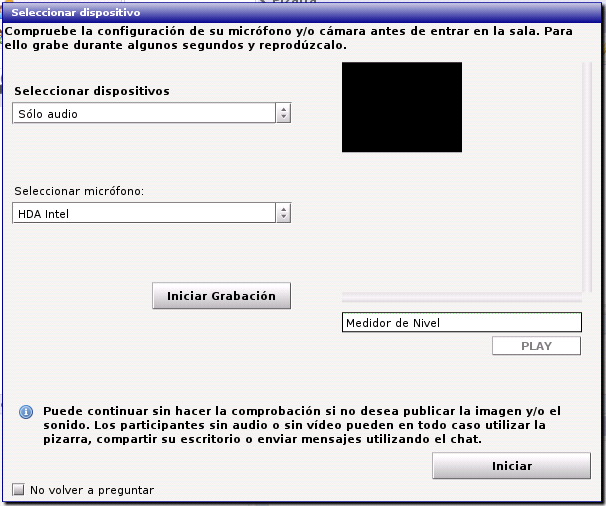

Para acceder, seleccionamos la sala y pulsamos el botón Entrar. Es entonces cuando se muestra una ventana que permite dar permisos de acceso al audio/vídeo al navegador, así como elegir los orígenes de la grabación. Al finalizar, pulsamos el botón Iniciar.

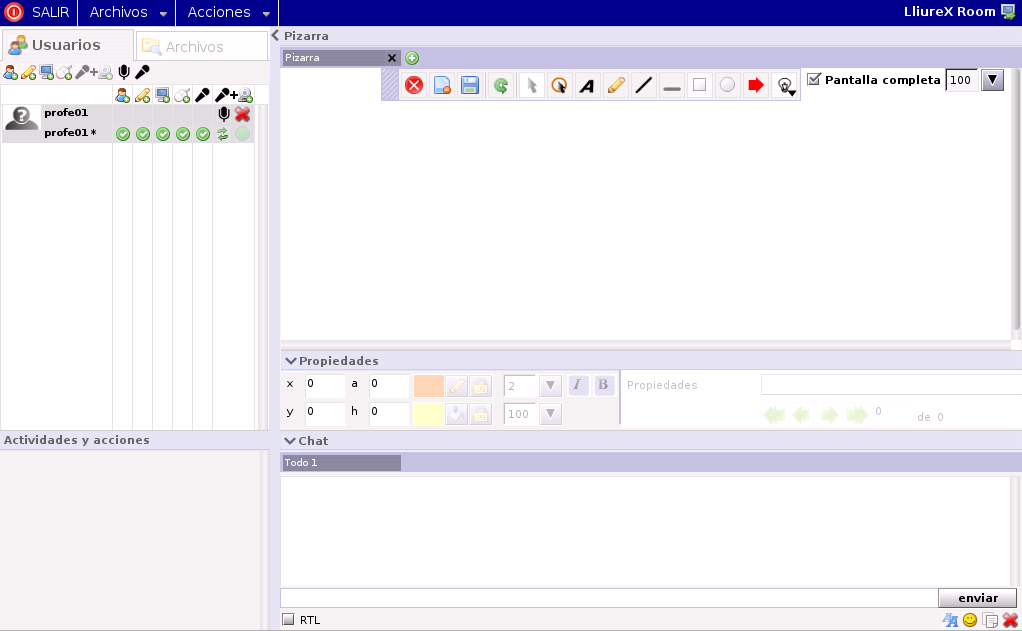

Una vez estamos dentro de la ésta, encontramos:

• Un listado de usuarios
• Un listado de archivos relacionados con la sala
• Una pizarra
• Un menú

1.4.1. Listado de usuarios

Ubicado en la parte superior izquierda, contiene todos los usuarios activos. En el listado, se indica, mediante diferentes iconos, los permisos que posee cada usuario:

• Si es moderador de la sala (puede dar roles)
• Si tiene permisos para dibujar en la pizarra
• Si puede gestionar los permisos para compartir la pantalla (tomar el control de la pantalla)
• Si puede gestionar los permisos para el control remoto (bloquear el ratón)
• Si puede gestionar el derecho para dar audio exclusivo
• Si puede gestionar la configuración de los dispositivos

1.4.2. Listado de archivos

En el mismo espacio donde se encuentra el listado de usuarios, tenemos el listado de archivos. Para verlos, debemos pulsar la pestaña Archivos, lo que hace que se muestren dos tipos de archivos:

• Aquellos privados y visibles sólo para el profesor (dispositivo personal)
• Aquellos públicos y visibles a todos (dispositivo público)

Además, en la parte superior, se muestran tres iconos con diferentes funcionalidades:

• Subir un fichero
• Crear una carpeta
• Actualizar el listado

1.4.2.1. Subida de ficheros

Para subir un fichero, tenemos que pulsar el primer botón (el del símbolo +). Ello hace que se muestre una ventana en la que debemos elegir el archivo y pulsar el botón Iniciar subida.

Una vez subido, se añade a la lista y, en caso de haber pulsado la opción Cargar directamente a la pizarra, se permite mostrar directamente el contenido de éste en la pizarra. Además, todos los ficheros se convierten a formato PDF, aunque están accesibles sus versiones originales

Al tenerlo disponible en el listado, el fichero podremos incluirlo en la pizarra con el simple arrastre.

1.4.2.2. Creación de una carpeta

Puede ser interesante, de cara a una buena organización, la creación de una estructura de carpetas donde sea fácil la labor de encontrar los ficheros. Para crear una carpeta, tenemos que pulsar el segundo botón (el del dibujo de una carpeta y un símbolo +), lo que activa un espacio para introducir el nombre de ésta:

Una vez introducido el nombre, se mostrará, en el dispositivo seleccionado, la nueva carpeta.

1.4.3. Pizarra

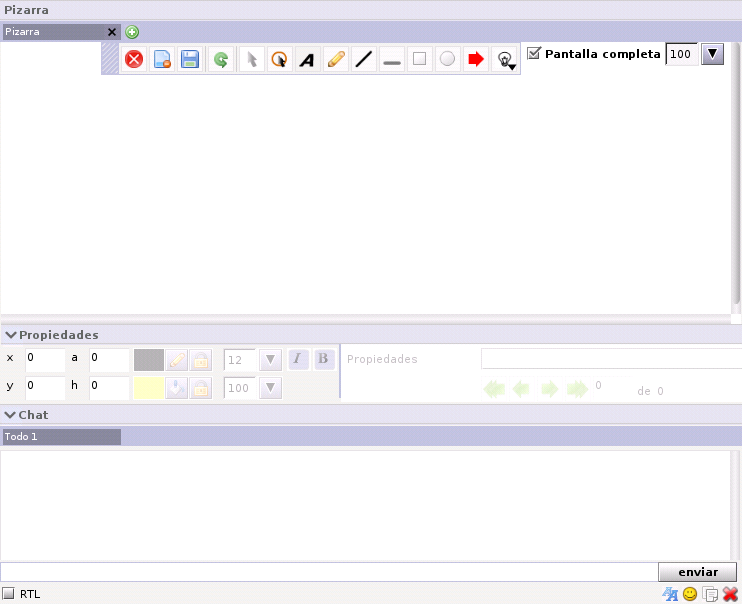

La mayor parte de la ventana contiene la pizarra: un espacio donde se puede escribir, dibujar, apuntar o subir documentos.

La pizarra está dividida en varias partes:

• una superior que contiene las pestañas y una barra de herramientas
• una central que contiene propiedades de los objetos
• una inferior que contiene un chat

1.4.3.1. Parte superior

En la parte superior, podemos observar una pestaña y un botón +, de color verde. Dicho botón, puede ser utilizado para crear nuevas pizarras, aunque sólo se puede visualizar una a la vez. En la imagen se ha creado una pizarra nueva, la cual se ha nombrado como Pizarra 1.

Justo debajo de las pestañas, encontramos una barra de herramientas con diferentes funcionalidades:

Icono	Descripción
	Limpiar la pizarra
	Limpiar los objetos de la presentación actual
	Guardar y exportar
	Deshacer
	Seleccionar un objeto
	Puntero
	Texto
	Dibujar a mano alzada
	Trazar una línea recta
	Subrayar
	Dibujar un rectángulo
	Dibujar una elipse
	Insertar cliparts

A la drecha de la barra, encontramos el zoom, el cual permite el ajuste de la pizarra al gusto del usuario. Si queremos realizar un ajuste automático e independiente de la resolución, en todos los usuarios, debemos pulsar la opción Pantalla completa.

1.4.3.2. Parte central

En la parte central, se muestra una ventana de propiedades en la que se pueden modificar algunos parámetros relacionados con la herramienta seleccionada. Entre otros encontramos:

• Para la herramienta Texto: cambiar parámetros como: el color de texto, el tamaño de fuente, el tipo (cursiva, negrita) y la posición.
• Para la herramienta Dibujar a mano alzada: cambiar parámetros como: el color de línea, su grosor, el grado de transparencia y la posición.
• Para la herramienta Dibujar un rectángulo: cambiar parámetros como: el color de línea y de relleno, y la posición.

1.4.3.3. Parte inferior

La parte inferior contiene un chat que permite, a los integrantes de la sala, cambiar impresiones. Además, contiene una serie de botones, en la parte inferior, que permiten:

• cambiar el estilo de fuente
• insertar emoticonos
• mostrar/copiar el log del chat
• eliminar el log del chat

Cuando algún usuario escribe algo, junto a su mensaje, salen una serie de opciones que permiten:

• añadir el usuario a tus contactos
• enviarle un mensaje privado
• ver su perfil
• invitar al usuario a la sala de conferencias

1.4.4. Menú

En la parte superior de la pantalla, encima del apartado de usuarios y archivos, encontramos un menú que contiene dos opciones:

• Salir: permite dejar la sala.
• Archivos: contiene operaciones para realizar sobre los ficheros.
• Acciones: contiene operaciones relacionadas con la sala.

1.4.4.1. Opción Archivos

Esta opción, contiene un único elemento llamado Enviar un archivo, y el cual se corresponde con la subida de un fichero al listado de archivos.

1.4.4.2. Opción Acciones

Esta opción contiene diversas funcionalidades, algunas de las cuales sólo están disponibles para usuarios normales (no moderadores):

• Enviar invitación: permite el envío de una invitación, por correo electrónico, a un usuario para que pueda acceder a la sala. En la invitación se indican: el destinatario, el tema, un mensaje, protección con contraseña, período de validez (si procede) e idioma.
• Compartir/grabar escritorio: permite la compartición y la grabación/publicación del escritorio. Para ello hace que te descargues una aplicación Java y que la ejecutes.
• Solicitar la moderación: permite a usuarios normales pedir la promoción a moderador.
• Solicitar acceso a la pizarra: permite a usuarios normales pedir el acceso a la pizarra.
• Solicitar acceso a la cámara/micrófono: permite a usuarios normales pedir la compartición de su audio/vídeo.
• Crear encuesta: permite la creación de una encuesta para que sea respondida por los usuarios.
• Resultados: permite ver los resultados de la encuesta en forma de gráfico de tarta.
• Votar: permite la votación en una encuesta.
• Editar configuración original: muestra un diálogo con opciones, relacionadas con la sala, que podemos cambiar

1.5. Operaciones con salas

En el punto anterior hemos visto como acceder a salas creadas, pero también podemos realizar operaciones sobre éstas. Para ello debemos seleccionar, en el menú de la página principal el menú Administración -> Salas. Entonces, se abre una ventana que contiene, en la parte superior, la lista de todas las salas:

En la parte inferior, se muestran los datos de la sala seleccionada. Entre otros:

• el nombre
• el número de participantes (si es pública hasta 32)
• el tipo de sala (conferencia, restringida y entrevista)
• un comentario
• si es pública o privada

1.5.1. Modificación de una sala

Si queremos editar los parámetros de una sala, podemos hacerlo mediante la edición de éstos en la ventana que hemos visto en el punto anterior. Una vez modificados, lo que tenemos que hacer es pulsar el botón de guardado (el primero), con lo que queda fijados.

1.5.2. Creación de una nueva sala

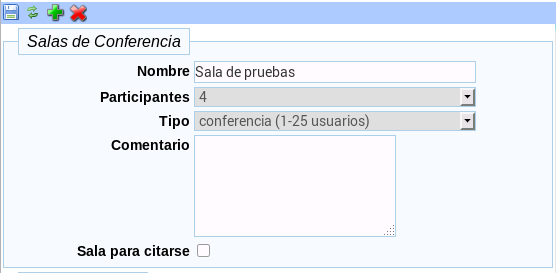

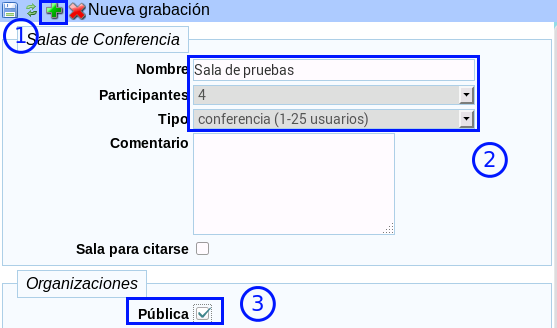

Otra opción interesante que nos ofrece LliureX Lab es la de crear una nueva sala. Para ello debemos pulsar el tercer botón (el del símbolo + de color verde), lo que hace que se limpien los datos que habían. A continuación introducimos los datos básicos, es decir, el nombre, el número de participantes, el tipo y si es pública o no. Además, otro elemento importante es el de indicar si la conversación va a estar moderada o no, dependiendo de la finalidad de la sala.

Una vez hemos terminado, pulsamos el botón de guardado, y se actualiza la lista, de la parte superior, con la sala recién creada.

1.5.3. Borrado de una sala

La última de las opciones que nos ofrece es la eliminar una sala. Para ello, tenemos que seleccionar la sala del listado de salas y, en la ventana de información, pulsar el último botón (el del aspa roja).

Cuando lo pulsas, se muestra un diálogo emergente para confirmar la eliminación. Pulsamos el botón Aceptar y se realiza tanto el borrado como la actualización de la lista.
