1. Introducción


El objetivo principal del modelo de aula es conseguir que el aula de informática de los centros docentes de la Comunidad Valenciana disponga de todos los recursos necesarios para el ejercicio de la actividad docente utilizando únicamente software libre.

Para ello se ha diseñado un modelo, en el que las aulas LliureX forman una red independiente de la red que tenga configurada el centro. Dispone de un servidor al que se pueden conectar tanto estaciones de trabajo como clientes ligeros. El servidor dispone de una segunda conexión de red que permite conectarla con el exterior (Internet y/o el resto de la red del centro).

Al centrarse principalmente en el aula se simplifica el proceso de implantación, ya que el modelo se ha diseñado pensando en permitir la integración de aulas LliureX en centros que cuenten con una infraestructura informática previa.

La siguiente imagen muestra la topología de un centro. El aula dispone de un servidor que está conectado a la red del centro y a la red interna del aula.


Modelo De Aula



Los equipos cliente pueden funcionar en varios modos que se pueden ver aquí: Tipos de clientes



2. Consideraciones previas


Antes de proceder a la instalación hay que tener en cuenta que un servidor LliureX tiene dos interfaces de red. Una interfaz que sirve para unir el servidor a la red del centro (interfaz externa) y otra que sirve para dar servicio a los equipos del aula (interfaz interna).

La interfaz externa es eth1
La interfaz interna es eth0

La interfaz interna (eth0) siempre (no se aplica al modelo de centro) tiene por defecto la misma configuración: eth0 con el espacio de direcciones IP = 10.2.1.254/24


IMPORTANTE: Es fundamental que las interfaces internas del aula (servidor y cliente) no pertenezcan a la misma red física que la externa.


En particular se debe tener en cuenta:

  • Separar las interfaces internas y externas del servidor de aula.
  • Conectar la interfaz interna del servidor al conmutador (switch) del aula.
  • Las rosetas de conexión de los clientes del aula conectadas al mismo switch que la conexión interna del servidor.
  • En caso de que el switch usado tenga puertos a diferente velocidad, conectar el servidor al puerto más rápido.



3. Instalación


Antes de comenzar la instalación es necesario descargar la imagen correspondiente a la versión de la adaptación Adaptaciones de LliureX desde el apartado de descargas de la web de LliureX.


001 Aula


Una vez descargada la imagen se ha de crear un USB o DVD de arranque con LLiureX, si tenéis dudas acerca de cómo crear el USB o DVD de arranque se recomienda seguir los pasos indicados en Creación de USB

Posteriormente se ha de introducir el Live DVD o Live USB y arrancar la máquina teniendo activado desde la BIOS el arranque desde el DVD o USB (según corresponda). Arranque de USB

A partir del momento del arranque en modo Live, el proceso de instalación se desarrolla en los siguiente pasos:



3.1. Asistente de instalación


001 Instala
Pulsamos el botón Instalar LliureX.



3.2. Preparando la Instalación


El sistema iniciará y nos mostrará un entorno de trabajo de LliureX. En este punto debemos abrir el acceso directo a la instalación que aparece en el escritorio.


002 Instala


Una vez ejecutado indicaremos el idioma en el que queremos instalar y pulsaremos Continua.


003 Instala



3.3. Configuración del teclado


Para que el teclado nos funcione correctamente, se nos pide que seleccionemos el teclado a utilizar. Si no hay ningún problema, se deja el que viene por defecto.


004 Instala



3.4. Selector de apariencia


En este punto podemos seleccionar qué tipo de escritorio queremos para LliureX, si uno más tradicional con una barra inferior o uno más moderno con barras inferior y superior.


005 Instala



3.5. Instalación de paquetes opcionales


En respuesta a la demanda de algunas aplicaciones, se ha tratado de facilitar la instalación de las mismas durante la instalación. Para ello en la siguiente pantalla podemos seleccionar aquellas que queremos que se instalen automáticamente. Esta pantalla sólo se muestra si disponemos de conexión a Internet.


006 Instala



3.6. Servicios del sistema


En esta pantalla podemos indicar qué servicios extra queremos que se activen.


007 Instala



3.7. Tipo de instalación


Se nos presentan varias opciones para la instalación de LliureX:

  1. Guiado - Utilizar disco entero. Esta opción formateará el disco duro y lo usará para LliureX
  2. Guiado - Utilizar disco entero y configurar LVM. Igual que la anterior pero usando volúmenes lógicos.
  3. Guiado - Utilizar disco entero y configurar LVM cifrado. Igual que la anterior pero además cifrando los volúmenes
  4. Manual Permite definir las particiones, puntos de montaje y sistemas de ficheros a usar.



008 Instala



3.8. Confirmación del borrado de disco


En la siguiente pantalla se nos pide confirmación para proceder al borrado del disco y nos informa sobre qué disco duro se va a instalar.


009 Instala


3.9. Configuración de la zona horaria


Se nos pide ahora que configuremos la zona horaria donde nos encontramos para establecer la hora, moneda y otras características locales.


010 Instala


3.10. 10. Creación del usuario


Para utilizar el equipo se nos pide que demos de alta un usuario, así que simplemente tenemos que rellenar los campos y pulsar el botón Continuar.


011 Instala



3.11. 11. Proceso de instalación


Ahora comienza el proceso de instalación donde simplemente debemos esperar a que ésta finalice de forma correcta.


012 Instala



3.12. 12. Reiniciar el sistema


Finalmente, sólo tenemos que reiniciar el equipo para arrancar con nuestro LliureX instalado.


013 Instala



4. Configuración del Servidor


Cuando se ejecute el primer arranque del servidor se debe finalizar el proceso de configuración del servidor. LliureX Modelo de aula incluye una herramienta llamada Zero Server Wizard que permite realizar todo el proceso de configuración de manera automática y en cómodos pasos usando un asistente.

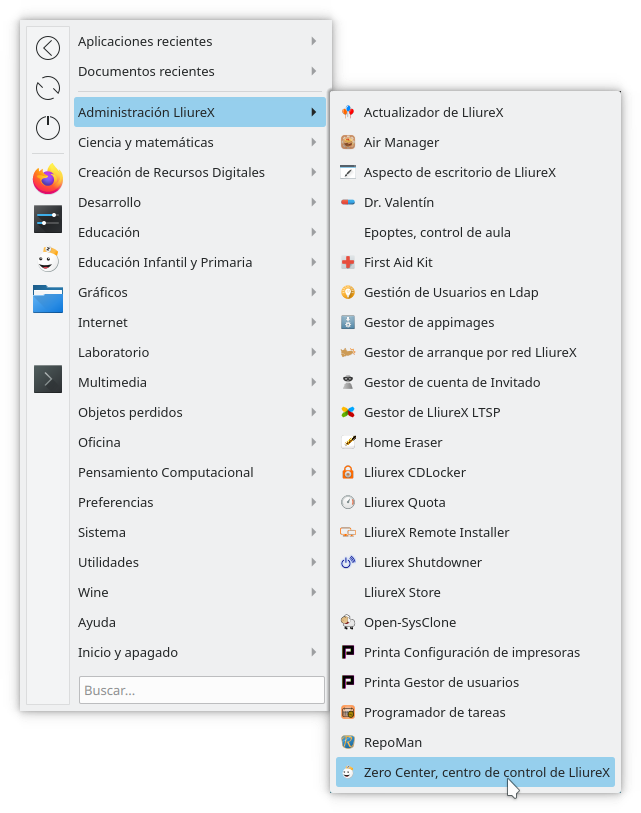

Para iniciar la herramienta de configuración automática del servidor accedemos al centro de control de LliureX mediante el menú Aplicaciones > Administración de LliureX > Zero Center, Centro de Control de LliureX.


001 Instalacion


Una vez dentro del centro de control de LliureX seleccionamos a la pestaña Sistema, la cual ejecuta Zero Server Wizard.


002 Instalacion


Se abre una ventana con las siguientes opciones marcadas por defecto:


003 Instalacion


En el campo netadmin se requiere que escriba por duplicado la clave de administrador de red. Esta clave no tiene por qué coincidir con la clave del administrador del sistema, puede ser diferente. Se recomienda que para realizar tareas de administración del aula se utilice el usuario netadmin una vez finalizada la inicialización del servidor. Si al introducir la clave por duplicado no coincidieran ambas claves el sistema avisa marcando la segunda en rojo.


004 Instalacion


Con respecto a la interfaz externa de red, eth1, se recomienda configurarla de forma manual con el rango de direcciones IP que tenga asignado el centro.

Como convenio se suele dejar la dirección más alta, en este ejemplo sería la 172.27.104.254 para el servidor de centro e ir cogiendo de forma decreciente las sucesivas para las aulas de informática. En este ejemplo serían la 172.27.104.253 para el aula 1, la 172.27.104.252 para el aula2, etc.

Con respecto la puerta de enlace se suele coger la primera dirección en este ejemplo la 172.27.104.1.

Los DNS si estás en macrolan se configurarán automáticamente con 172.27.111.5 y 172.27.111.6, en caso de no estar en macrolan, podemos coger los típicos de Google (8.8.8.8 y 8.8.4.4) o los que consideremos.


007 Instalacion


Para continuar con el proceso pulsamos el botón Aplicar.

Seguidamente, se muestra una pantalla donde se resumen todas las opciones que ha configurado. Pulsamos el botón Aplicar (ver cuadro resaltado en azul en la zona mitad-derecha de la ventana).


005 Instalacion


Una vez configurado, se nos pide que reiniciemos la máquina para que la configuración se aplique correctamente.


006 Instalacion
