Herramienta para la clonación de equipos en el aula LliureX

Open-SysClone es la herramienta que dentro de un aula nos permitirá clonar las maquinas de una manera eficaz y precisa, obteniendo el máximo rendimiento de la red y optimizando el tiempo de preparación de las clases.
Seremos capaces de realizar una imagen de una maquina en un momento dado y restaurarlo cuando, como y cuantas veces sea preciso sobre una o varias maquinas a la vez.
De esta manera solo tendremos que centrarnos en preparar un equipo con el software necesario y de esta manera lo podremos exportar al resto del aula, trabajar sobre él sin temor a des configurarlo ya que podremos devolverlo a su estado inicial restaurándolo en cuestión de pocos minutos a su estado original.

– Preliminares

En un principio todo viene instalado por defecto en los servidores de LliureX, y accederemos a la aplicacion a través de:

Además podemos comprobar que tenemos todo lo necesario instalado ejecutando en una terminal del servidor:

Si todo va bien observaremos que tenemos instalados estos tres paquetes:

open-sysclone-system: Instala la parte relativa a la imagen que serviremos por PXE y que nos servirá para restaurar o realizar una imagen de una maquina.

open-sysclone-server: Instala las herramientas en el server encargadas de prepararlo para las distintas opciones según se decidan en cada caso.

opensysclone-gui: tal y como indica instala la parte gráfica que nos permitirá interaccionar con el programa de manera sencilla.

Si no tuviesemos los tres paquetes necesarios entonces debemos de instalarlos, para ello en una terminal ejecutamos la orden siguiente:

El control sobre Open-SysClone se puede realizar en este caso sobre el propio servidor de aula o bien desde otro equipo (por ejemplo el equipo del profesor) que si está dentro de la red del aula, o tiene el servidor accesible desde la red del centro, tan solo necesitaría tener instalado opensysclone-gui.

1.1.2. - Login

Para comenzar tendremos que identificarnos en la aplicación.
Algunos campos del formulario de inicio de sesión en la aplicación son calculados de manera automática, tan solo hay que comprobar que se ha hecho de manera correcta:

• Si se lanza desde el propio servidor: El usuario y el servidor no lo modificaremos y tan solo pondremos la contraseña del usuario.

• Desde un PC conectado a la red del aula (profesor): Introduciremos un usuario con permisos de administración y la IP del servidor al cual nos queremos conectar.

1.1.3. - Crear una Imagen

Utilizaremos esta opción si lo que queremos es realizar una imagen del disco duro instalado en una maquina con todo su software y guardarla en el servidor para poder restaurarla.

Las opciones que nos permite definir son las siguientes:

• Opciones Avanzadas: Comenzando por la ultima comentar que hemos detectado que en algunos casos por motivos de la red, se producen problemas en el envío del fichero SQUASHFS que sirve para cargar el sistema de arranque del Open-SysClone, así que por defecto se utiliza TFTP, aunque a través de esta opción podemos modificarlo a HTTP si vemos que en el arranque se queda colgado sin cargar nada.

• Nombre de la Imagen: Definiremos el nombre de la imagen a nuestro gusto o bien dejaremos "autohostname", con lo que el sistema le daŕa un nombre commpuesto de varios parámetros entre ellos la fecha y hora de la imagen.

• Disco duro a copiar: Es el disco del cual vamos a hacer la copia, este parámetro no lo modificaremos a menos que tengamos claro lo que hacemos.

• Operación final: Aquí elegiremos lo que hará la maquina tras ser copiada , por defecto la apagaremos aunque podremos definir que se reinicie para seguir trabajando con ella al finalizar la operación.

Tan solo nos queda presionar en REALIZAR para que nuestro server este preparado para obtener y crear la imagen de un cliente previamente instalado y definido a nuestro gusto, a falta de un pequeño detalle y es que la nueva opción este disponible en nuestro menu de arranque por PXE.

Así que llegado este punto iremos al menú principal y entraremos en ADMINISTRAR EL MENÚ PXE

Dentro de este menú tenemos todas las entradas que nuestro server actualmente es capaz de mostrar en nuestro menú de arranque por PXE, quedando en la columna de la derecha las opciones disponibles que no queremos que se muestren y en la columna de la izquierda aquellas que serán visibles y seleccionables cuando arranquemos nuestros clientes por red, siendo la seleccionada por defecto aquella que dejemos en primer lugar.

En nuestro caso nos fijaremos que la entrada que comienza por "OSC" este en la parte de la izquierda sin importar el orden, nosotros recomendamos que en este caso la entrada no este en primer lugar sino se puede dar el caso que si el aula arrancase por red todos harían una imagen en el server a la vez.

También podemos observar que tenemos una barra de tiempo, ahí se indica el tiempo de espera que tendrá nuestro menú, hasta que él por si mismo se decida a arrancar con la primera entrada si no se selecciona otra.

Realizado esto, le damos a guardar.

Ya por fin tenemos el server plenamente preparado, por lo que ya nos desplazamos a nuestro cliente del cual queremos obtener una imagen, así que lo arrancamos y seleccionamos arranque por PXE o por red, según las opciones que nos de el PC.(Si no estuviese configurada así por defecto lo seleccionaremos en el propio arranque de la maquina pulsando alguna tecla o bien en la BIOS).

En las entradas que se nos muestran veremos una que empieza por OSC(siglas de Open-SysClone) y que a continuación detalla lo que va a realizar, en este caso “Restaurar Imagen NOMBRE_IMAGEN” con el nombre que nosotros hemos definido, seleccionamos esta y dejaremos que la tecnología haga el resto, a partir de aquí el proceso será automático.

1.1.4. - Restaurar una imagen en Unicast

Cuando seleccionamos esta opción lo que pretendemos es que una imagen creada anteriormente y guardada en el servidor sea restaurada sobre un equipo, eliminando en este equipo todos los datos que tiene actualmente.

Las opciones que nos permite definir son las siguientes:

• Nombre de la Imagen: Nos ofrece un listado con las imágenes que tiene el servidor disponibles, elegiremos la que nos interese en ese momento.

• Disco duro a restaurar: Por defecto será sda, aunque si tuviese dos o mas discos instalados, puede ser que fuese otro el disco que deberíamos de seleccionar, esto solo deberíamos modificarlo si estuviésemos seguros de lo que estamos haciendo.

• Modificación del hostname: Esto es necesario ya que sino cada máquina clonada tendría siempre el mismo nombre produciendo algún fallo o error en la red, por lo que elegiremos la opción mas interesante en nuestro caso que sera:

• Mantener nombre actual de la maquina
• Modificar el nombre por el de la IP con el que se esta clonando.

• Operación final: Aquí elegiremos lo que hará la maquina tras ser restaurada , por defecto la apagaremos aunque podremos definir que se reinicie para seguir trabajando con ella al finalizar la operación.

En este momento le daremos a "realizar", con lo que ya tendremos el servidor preparado para proporcionar la imagen a los equipos donde queramos volcarla, en este caso se realizará de manera individual por lo que si ponemos varios equipos a la vez estos consumirán recursos de red, de acceso al disco duro del server etc.... bajando exponencialmente la velocidad de transmisión de la imagen en procesos superiores a tres o cuatro equipos a la vez.
Para estos casos se recomienda utilizar el proceso con multicast, que obtendrá una optimización de los recusros.
También cabe resaltar que cuando Open-SysClone solo permite un modo de trabajo es decir que si esta en modo restauración anula la posibilidad de crear imagen, y así con todos los modos.

Pero continuando con el proceso anteriormente iniciado, llegado este momento nos desplazamos al equipo en el que queremos restaurar y lo arrancamos o reiniciamos, y haremos que arranque por red (Si no estuviese configurada así por defecto lo seleccionaremos en el propio arranque de la maquina pulsando alguna tecla o bien en la BIOS).

En las entradas que se nos muestran veremos una que empieza por OpenSysClone y que a continuación detalla lo que va a realizar, en este caso “Restaurar Imagen NOMBRE_IMAGEN” con el nombre que nosotros hemos definido, seleccionamos esta y dejaremos que la tecnología haga el resto, a partir de aquí el proceso será automático.

1.1.5. - Restaurar una imagen en Multicast

Cuando seleccionamos esta opción lo que pretendemos es que una imagen creada anteriormente y guardada en el servidor sea restaurada sobre mas de un equipo a la vez, optimizando así al máximo los recursos que nos ofrece el aula en base a la red, servidor y maquinas a restaurar.

Las opciones que nos permite definir son las siguientes:

• Nombre de la Imagen: Nos ofrece un listado con las imágenes que tiene el servidor disponibles, elegiremos la que nos interese en ese momento.

• Disco duro a restaurar: Por defecto será sda, aunque si tuviese dos o mas discos instalados, puede ser que fuese otro el disco que deberíamos de seleccionar, esto solo deberíamos modificarlo si estuviésemos seguros de lo que estamos haciendo.

• Modificacion del hostname: Esto es necesario ya que sino cada máquina clonada tendría siempre el mismo nombre produciendo algún fallo o error en la red, por lo que elegiremos la opción mas interesante en nuestro caso que sera:

• Mantener nombre actual de la maquina

• Modificar el nombre por el de la IP con el que se esta clonando

• Operación final: Aquí elegiremos lo que hará la maquina tras ser clonada en el server, por defecto la pagaremos aunque podremos definir que se reinicie para seguir trabajando con ella al finalizar la operación.

• Clientes a esperar: Cuando queremos restaurar varias máquinas tenemos un numero de ellas, aquí indicaremos al programa cuantas son, así OpenSysClone esperará a que estén todas preparadas para comenzar el proceso.

• Tiempo máximo de espera: A OpenSysClone tenemos que indicarle un tiempo máximo de espera a que las máquinas estén preparadas para el proceso de restauración. Si pasado este tiempo, definido en segundos, no están preparadas todas las máquinas, el proceso se pone en marcha con los equipos que tenga ya dispuestos para la operación.

Con todas las opciones definidas le clickamos a realizar y ya tendremos preparado el server, ahora nos desplazamos a todos los equipos en los que queremos restaurar y los arrancamos o reiniciamos, y haremos que arranquen por red (Si no estuviese configurada así por defecto lo seleccionaremos en el propio arranque de la maquina pulsando alguna tecla o bien en la BIOS).

Hay que tener en cuenta que tenemos un tiempo máximo de espera, antes de que los datos para la copia comiencen a lanzarse y éste tiempo comienza a contar desde que llega el primer equipo a la pantalla azul del partclone.

En las entradas del menú PXE que se nos muestran veremos una que empieza por OSC y que a continuación detalla lo que va a realizar, en este caso “Restaurar Imagen Multicast NOMBRE_IMAGEN” con el nombre que nosotros hemos definido, seleccionamos esta y dejaremos que la tecnología haga el resto, a partir de aquí el proceso será automático.

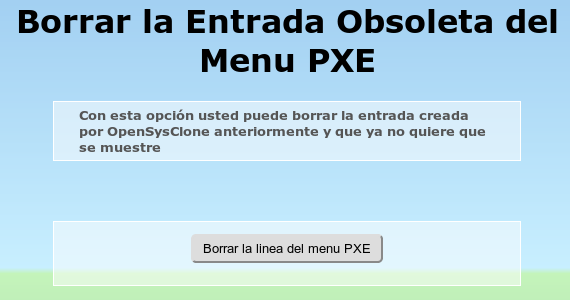

1.1.6. - Borrar entrada del menú PXE

Seleccionando esta opción lo que pretendemos es eliminar la entrada que crea Open-SysClone en el menu PXE, ya sea de creación de imagen o de restauración.

En este caso solo tenemos una opción disponible y realizará la tarea deseada con tan solo clickar encima.

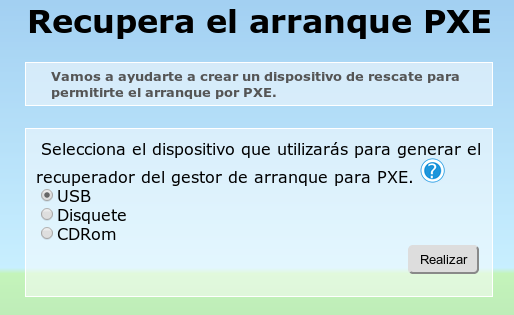

1.1.7. - Recuperar el arranque PXE

Por defecto lliurex lleva en el GRUB (menú de arranque) una entrada que nos lanza hacia el menú de red PXE, esto facilita el acceso a dicho menú, aunque en la mayoría de máquinas se puede llegar a este menú seleccionándolo directamente desde la BIOS o bien en el arranque.

Desde LliureX hemos visto que algunas máquinas sino poseen el menu GRUB de LliureX no son capaces de arrancar por red directamente desde la BIOS o con su opcion de arranque por red, así que hemos creado una opción que nos facilitará el proceso, creando a través de distintos dispositivos, unas herramientas que nos permitirán el arranque por red y nos cargarán nuestro menú PXE.

Así que una vez seleccionada esta opción, hará una validación local para poder ejecutar las acciones posteriores sobre los dispositivos. Si ocurre que estamos ejecutando la aplicación directamente en el server, esta validación será transparente, por el contrario si lo hacemos desde una maquina remota necesitaremos validarnos con un usuario local.

Los distintos dispositivos que se pueden crear son los habituales en estos casos:

• Cd o DvD

• Diskette

• USB

Tan solo deberemos de seleccionar una de las opciones y seguir las instrucciones que aparecen en pantalla.

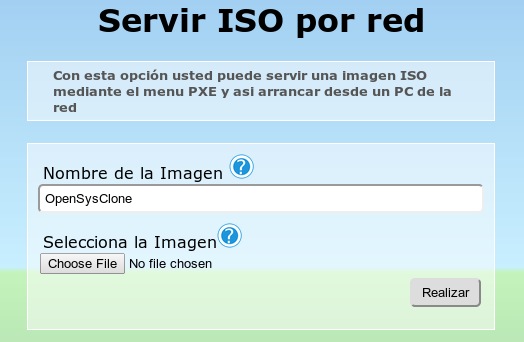

1.1.8. - Servir ISO por red

Esta opción la utilizaremos para poder servir por PXE imágenes ISO, y solo es funcional cuando el Open-Sysclone se ejecuta en el propio servidor. Si lo hacemos desde una maquina remota esta opción estará deshabilitada.

Las opciones con las que contamos en esta ocasión son:

• Nombre de la Imagen: Es el nombre que tendrá dentro del menú PXE.

• Seleccionar Imagen: Con esta opción nos saldrá un buscador de nautilus con el que poder seleccionar la imagen Iso que queremos compartir.
