MrPDI en LliureX 15

1. Introducción



MrPDI es la solución ofrecida por LliureX para hacer funcionar todas las pizarras digitales interactivas en GNU/Linux. Por lo general, las pizarras digitales educativas necesitan un driver (controlador) para que funcionen, tanto en LliureX como en otros sistemas operativos. Esta aplicación intenta solucionar el problema de tener que estar buscando e instalando los drivers que necesita la pizarra para que funcione.

Actualmente las pizarras que oficialmente funcionan son las siguientes :

  • eBeam System 3
  • Smart Board 640/680
  • TeamBoard TM6250
  • Promethean Activeboard
  • MultiClass
  • IQBoard PS080



Además de las anteriores pizarras también se les da soporte a las siguientes tabletas de dibujo:

  • Smart Slate WS200
  • Trust/NGS Flex Design
  • Silvercrest
  • Genius Mousepen
  • Interwrite Mobi



2. Preliminares



Antes de poder utilizar la aplicación, tenemos que realizar dos pasos:

  • Configurar los monitores
  • Instalar la aplicación



2.1. Configuración de los monitores

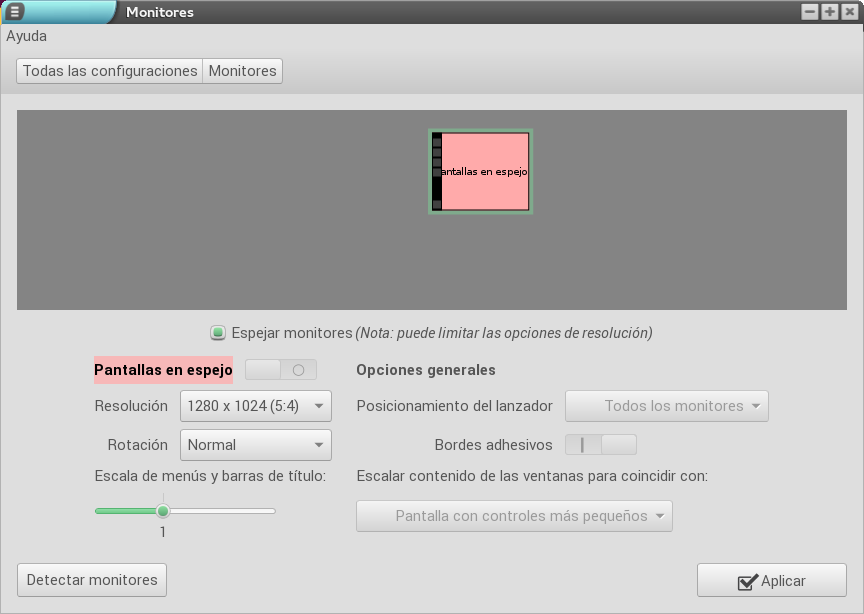

Cuando se utiliza un proyector con un ordenador que ya tiene conectado un monitor, se da el problema de ver en el proyector una parte del escritorio y en el monitor otra parte. Para solucionarlo y poder calibrar la pizarra como corresponde, tenemos que abrir el menú Aplicaciones -> Herramientas del sistema -> Preferencias -> Monitores. Una vez hecho, tenemos que marcar la opción Espejar monitores, con lo que obtenemos la misma imagen en ambos.


MrPDI0

2.2. Instalación



El segundo paso, tras haber configurado los monitores, es el de instalar la aplicación, teniendo en cuenta que el nombre del paquete es mrpdi-gui.



3. Uso de MrPDI



3.1. Modo gráfico

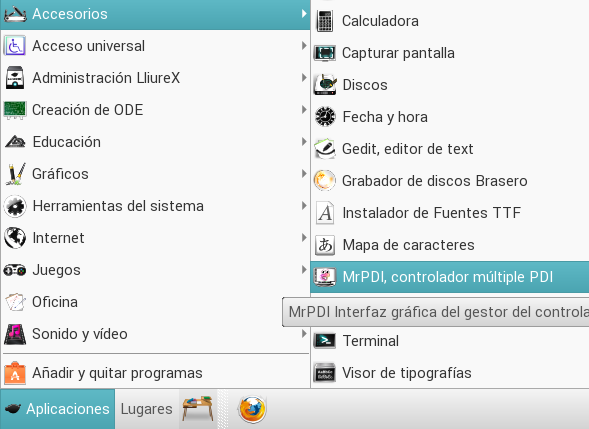

Para empezar a utilizar MrPDI tenemos que acceder al menú Aplicaciones -> Accesorios -> MrPDI, controlador múltiple PDI. Si no se encuentra ahí, hay que revisar si está instalado y en caso contrario instalarlo.


MrPDI03


Cuando se arranca la aplicación, pide la contraseña, ya que para utilizarla se necesita ser un usuario con privilegios. Así pues, dentro de un aula solo podrán utilizar MrPDI si se ha iniciado sesión como un usuario administrador o profesor.

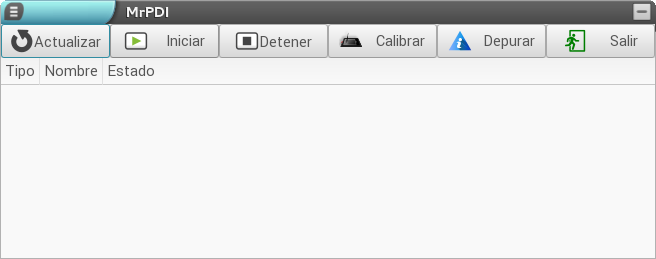

Inicialmente si no hay ningún dispositivo conectado ( PDI o tableta ) la aplicación tiene este aspecto.


MrPDI04


Si se conecta/enciende en este momento cualquier dispositivo soportado, automáticamente aparece en el listado y a partir de este momento se puede utilizar.


MrPDI05

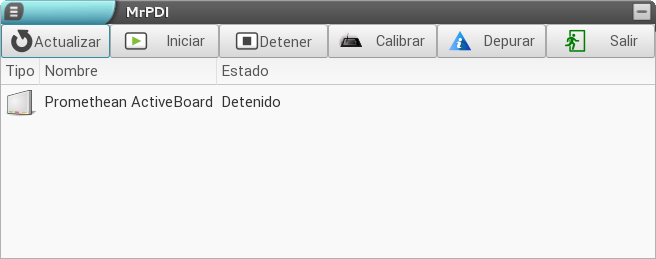

En este caso, se está utilizando una pizarra Promethean ActiveBoard. Como se muestra en la imagen, su estado es Detenido, es decir, no está en funcionamiento. Antes de comenzar tenemos que calibrar la pizarra, por lo que pulsamos el botón Calibrar y se muestra una pantalla en blanco con una cruz roja en la esquina superior izquierda. Para calibrar la pizarra hay que ir presionando, con el lápiz de la PDI o directamente sobre la pizarra, todas las cruces rojas que van apareciendo. Una vez se ha hecho la primera calibración, no volverá a aparecer esta pantalla.


MrPDI06


Tras calibrarla, tenemos que iniciarla para lo que debemos pulsar el botón Iniciar. Si, por el contrario, queremos detener el funcionamiento de la pizarra, solo hay que seleccionar el dispositivo a detener y pulsar el botón Detener.

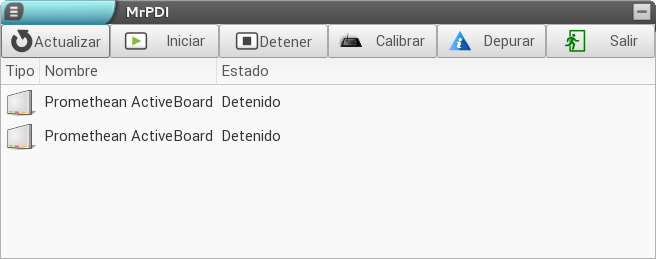

En caso de disponer de más de un dispositivo, por ejemplo se puede disponer de una PDI y de una tableta en el aula, ambos pueden convivir sin problemas. Es importante recalcar, que no es necesario volver a abrir MrPDI para tener la otra pizarra o tableta en funcionamiento.


MrPDI07


Una vez se ha terminado de utilizar la PDI, basta con que pulsemos el botón Salir para que deje de funcionar.

Para borrar todas las configuraciones y calibraciones que se han podido hacer con MrPDI, basta con borrar el fichero que se encuentra en la ruta /etc/mrpdi/settings.conf . Para ello debemos abrir un terminal (Aplicaciones -> Accesorios -> Terminal) y escribir el siguiente comando :


sudo rm /etc/mrpdi/settings.conf



3.2. Modo línea de comandos



Hasta aquí hemos explicado el proceso para utilizar MrPDI de forma gráfica, pero existe una opción de lanzarla desde la consola, sin necesidad de pulsar botones.

En la mayoría de los casos solo se dispone de una PDI por aula, por lo que se puede automatizar la tarea de funcionamiento. Para tener dicha opción disponible hay que instalar Command line mrpdi tools como se ha explicado en el punto 2.2.

Una vez instalado, para comprobar su funcionamiento , se puede abrir una terminal y escribir en ella :


sudo mrpdi-cli --help


Tras ejecutarlo, aparecen todas las opciones disponibles, pero la más interesante es la opción auto. Si desde la terminal se teclea:


sudo mrpdi-cli --auto


MrPDI entra en funcionamiento automático y activa el primer dispositivo que encuentra. De esta forma se puede crear un script para que cuando arranque el ordenador, el dispositivo ya esté funcionando. Ésto tiene la desventaja de que no se puede calibrar en el momento ni se pueden apagar los dispositivos que se están utilizando.

Para realizar esto basta con escribir un fichero con el siguiente contenido :


respawn respawn limit 15 5 start on started lightdm stop on (runlevel [06] or mrpdi-stop) script /usr/bin/mrpdi-cli –auto end script


Este fichero se puede llamar, por ejemplo, mrpdi-auto.conf y debe estar situado en /etc/init. Para ello, se debe copiar como administrador o con un usuario con privilegios de administrador.
